Jak zabránit zpětnému odrazu u optické laserové čočky?

Pochopení problému: Proč je zpětná reflexe nebezpečná

Zpětný odraz, také známý jako zpětný odraz, nastává, když se část vysoce výkonného laserového paprsku odráží přímo zpět podél jeho dopadající dráhy optickými povrchy, včetně samotných čoček nebo obrobku. To není menší nepříjemnost; je to kritický režim selhání v laserových systémech. Nekontrolované zpětné odrazy se mohou šířit zpět vaší dráhou paprsku a potenciálně dosáhnout a nevratně poškodit citlivé součásti, jako je samotný laserový zdroj, izolátneboy nebo modulátory. To vede k nákladným prostojům, opravám a nebezpečným provozním podmínkám. Hlavní výzvou je, že každé rozhraní vzduch-sklo, dokonce i s antireflexními vrstvami, odráží malé procento světla. U vysoce výkonných laserů může toto malé procento představovat významnou optickou sílu putující špatným směrem.

Primární obrana: Strategické použití antireflexních vrstev

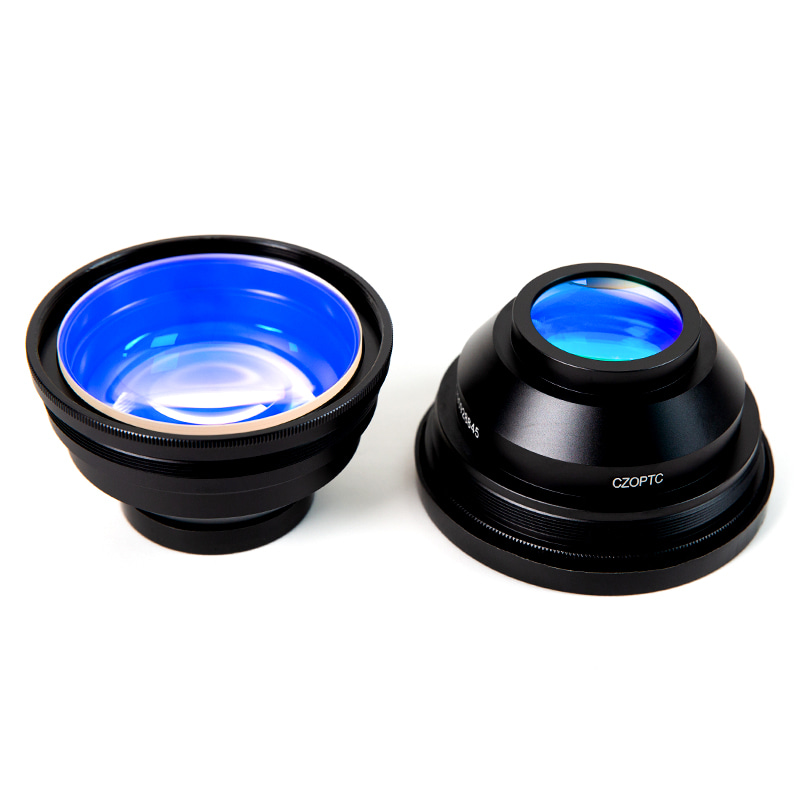

První a nejzásadnější obrannou linií je aplikace vysoce kvalitních antireflexních (AR) nátěrů na váš Optická laserová čočka . Tyto povlaky nejsou generické; jsou to přesně navržené tenkovrstvé svazky navržené pro specifické parametry. Standardní jednovrstvý povlak snižuje odraz, ale pro laserové aplikace potřebujete a V-povlak or Širokopásmový AR povlak na míru přesně vaší vlnové délce laseru a úhlu dopadu. V-povlak nabízí extrémně nízkou odrazivost (často méně než 0,25 %) při jedné specifické vlnové délce, zatímco širokopásmové povlaky pokrývají řadu. Klíčem je specifikovat povlak tak, aby odpovídal provozním parametrům vašeho laseru během nákupu.

Výběr správného povlaku AR

• Vlnová délka laseru: Zadejte přesnou primární vlnovou délku (např. 1064nm, 10,6µm, 532nm). Nepoužívejte čočky potažené pro 1064nm laserem 1030nm.
• Hustota výkonu: Zajistěte, aby práh poškození povlaku (měřený v J/cm² nebo W/cm²) překračoval maximální a průměrný výkon vašeho laseru na povrchu čočky.
• Úhel dopadu: Uveďte zamýšlený úhel. Povlak optimalizovaný pro 0° (normální dopad) bude fungovat špatně při 45°.
• Polarizace: U vysoce polarizovaných laserů zvažte povlaky optimalizované pro polarizaci S nebo P, aby se minimalizoval odraz pro daný konkrétní stav.

Mechanický a optický design pro kontrolu odrazu

Kromě povlaků je nejdůležitější fyzické uspořádání vašeho optického systému. Cílem je zajistit, aby všechny zbytkové odrazy byly nasměrovány pryč od citlivých součástí a do bezpečné, absorbující dráhy. To vyžaduje pečlivé zvážení orientace čočky a uspořádání systému.

Klín objektivu a orientace

Nikdy nepoužívejte dokonale rovnoběžné okénko jako držák objektivu nebo ochranu v dráze paprsku. Vždy používejte čočky s vestavěným mechanickým klínem (často několik stupňů) nebo záměrně nasazujte plankonvexní čočky se zakřiveným povrchem směrem ke straně vysokého výkonu. Tato kritická praxe zajišťuje, že odražené paprsky jsou odkloněny od optické osy, což jim brání v navrácení cesty ke zdroji.

Výsypky paprsků a přepážky

Aktivně řídit cestu zbloudilého a odraženého světla. Použijte výsypky trámů (vysoce absorpční, často vodou chlazená zařízení) pro bezpečné zachycení a rozptýlení energie z paprsků směřujících mimo osu. Instalovat optické přepážky (trubkové struktury s antireflexními začerněnými povrchy) uvnitř vašeho systému, aby zachytily rozptýlené světlo a zabránily jeho poskakování kolem krytu.

Začlenění optických izolátorů pro kritické systémy

U systémů s vysokým ziskem nebo extrémní citlivostí, jako jsou vláknové lasery, zesilovače nebo systémy využívající komunikaci ve volném prostoru, mohou být pasivní opatření nedostatečná. An optický izolátor je aktivní součástka umístěná přímo za laserovým zdrojem. Funguje jako jednosměrný ventil pro světlo, který umožňuje, aby dopředný paprsek procházel s minimálními ztrátami a zároveň blokoval a zeslaboval jakékoli světlo putující dozadu. Izolátory jsou nezbytné, když by zpětný odraz mohl způsobit nestabilitu, přeskakování režimu nebo katastrofické poškození laserové diody nebo oscilátoru.

Osvědčené postupy provozu a údržby

Prevence je také o tom, jak systém používáte a udržujete. Důsledné protokoly významně snižují riziko.

• Předběžné vyrovnání s nízkým výkonem: Počáteční vyrovnání dráhy paprsku a umístění čočky vždy provádějte pomocí viditelného naváděcího laseru s velmi nízkým výkonem nebo silně zeslabeného hlavního paprsku. To zabraňuje náhodným odrazům vysokého výkonu během nastavování.
• Čistota je kritická: Nečistoty, jako je prach, otisky prstů nebo zbytky kouře na povrchu čočky optického laseru, se mohou stát absorpčními místy, což způsobí lokální zahřívání, poškození povlaku a zvýšený, nepředvídatelný rozptyl a odraz.
• Pravidelná kontrola: Implementujte plán vizuální kontroly čoček (za bezpečných podmínek bez použití laseru) na známky popálení povlaku, důlků nebo kontaminace. Použijte inspekční světla pod úhlem, abyste odhalili povrchové vady.
• Úvahy o obrobku: Uvědomte si, že vysoce reflexní materiály (měď, zlato, leštěný hliník) nebo strmé úhly dopadu na obrobek mohou způsobit silné zrcadlové odrazy zpět do optické řady. Parametry procesu a úhel paprsku mohou vyžadovat úpravu.

Souhrn zmírňujících strategií podle komponent

Následující tabulka poskytuje rychlou referenční příručku pro aplikaci těchto principů na různé části typického laserového systému.

Účinná prevence zpětného odrazu není o jediném řešení, ale o vrstvené obraně. Vyžaduje to promyšlenou integraci správně specifikovaných optických laserových čoček, inteligentní mechanický design a disciplinované provozní návyky. Zavedením těchto konkrétních praktických opatření vytvoříte robustní a spolehlivý laserový systém, který ochrání vaši cennou investici a zajistí konzistentní a bezpečný výkon.
